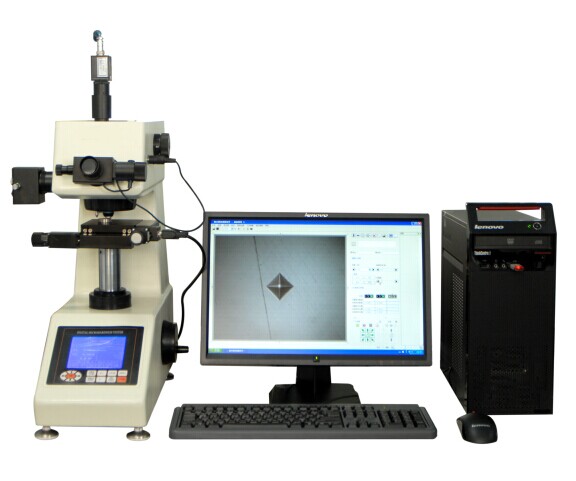

产品名称：全自动显微维氏硬度图像处理系统
型号：HVG-1000M/LJV3.0
主机：HVG-1000M
附件：见技术方案
控制系统： HV-LJV3.0系统

一、HVG-1000M/LJV3.0主要技术参数
1.1 试验载荷：10, 25, 50, 100, 200, 300, 500, 1000（gf） 共8档
1.2 加载方法：直接数字控制，自动完成加、卸试验负荷。
1.3 力值精度：0.5%
1.4 物镜：40×和 10×各一个
1.5 压头、物镜转换：自动转塔
1.6 试验力保持时间：5-60 秒
1.7 聚焦方式：自动或者手动
1.8 升降工作台方式：自动电脑控制或者手动摇杆
1.9 测量方式：HV或者HK
1.10 压头：金刚石压头
1.11 驱动马达：步进电机驱动
1.12 载物台驱动方向：X、Y、Z 轴任意方向移动
1.13 载物台尺寸：110×110×50 mm
1.14 自动工作台范围：50×50 mm
1.15 较小移动单位：1 um
1.16 重复定位精度：<3μm
1.17 移动速度：配有2档速度（用户可以自己设定）
1.18 测定方式：横向、纵向、锯齿形等，用户可以任意设定。
1.19 软件适用系统：Windows XP
1.20 自动读数重复性：±0.8%
1.21 自动对焦时间：不超过4秒
1.22 自动读数时间：一般在以内
1.23 较小读数可能压痕：5μm
1.24 较小检测单位：0.0625μm
1.25 目镜：10×数字式目镜一个
1.26 目镜光路转换：自动
1.27 目镜较大测量长度：在 10×下为 800μm ，在 40×下为 200μm。
1.28 硬度数字显示取 0.1HV
1.29 语言版本：中文
1.30 软件输出报告格式：excel 或者word格式，客户任选。
1.31 升降机构：直驱升降结构，由摇杆控制行程，上下左右全自动跟踪。
1.32 数字摄像头：分辨率300万像素、1/2靶面，实时显示硬度图像，可存储、打印图像
1.33 软件功能：通过软件能够实现硬度计的打压—自动聚焦—保载—卸载—读数—数据记录—压痕放大—测量、压头和物镜自动切换功能；系统与硬度计联动，具有压力联动、转塔联动、加载联动、测量联动、光源预置、图像采集、自动测量和图文报告等功能。
1.34 样品较大高度 100mm; 样品较大宽度 98mm。
1.35 薄膜面板操作，数字显示测试结果。
1.36 D1和 D2测量时手动测微目镜。
1.37 通讯接口 RS232：一个
1.38 打印机接口：一个
1.39 内置打印机：一个

（可提供详细技术方案与协议）
